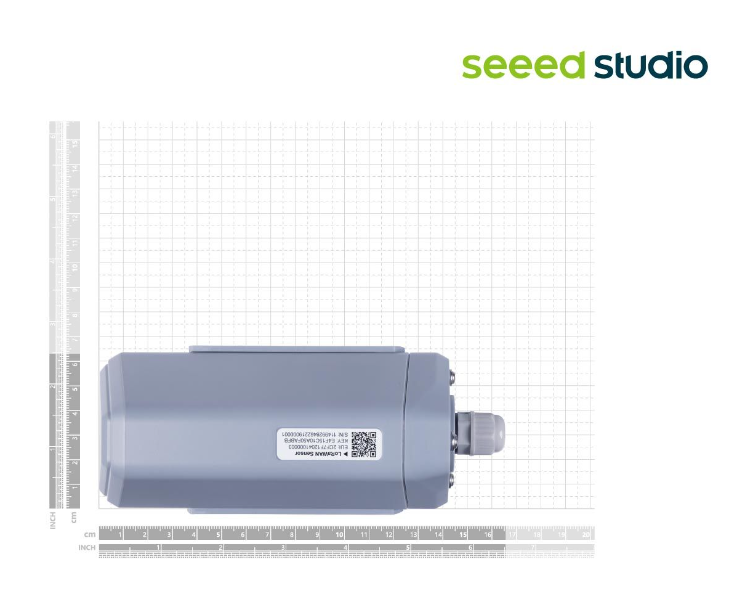

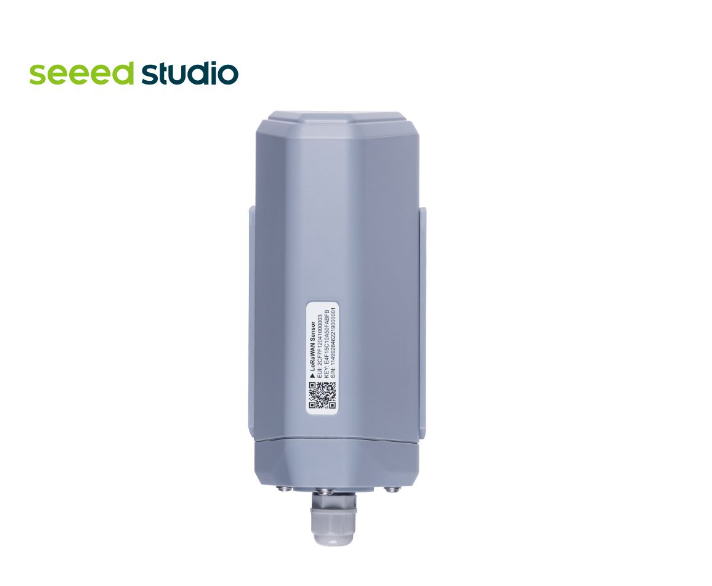

SenseCAP S2100 - Bộ ghi dữ liệu LoRaWAN®, Hỗ trợ giao diện RS485/Analog/GPIO, Bộ chuyển đổi LoRaWAN

Nó có thể bao phủ phạm vi truyền dẫn 2 km trong các cảnh đô thị và 10 km trong các cảnh tầm nhìn xa trong khi vẫn giữ mức tiêu thụ điện năng thấp hơn trong quá trình truyền. Nó hỗ trợ nhiệt độ hoạt động -40 ~ 85℃ và có thể được triển khai trong môi trường khắc nghiệt. Với Bluetooth 5.0 để dễ dàng cấu hình và nâng cấp chương trình cơ sở, Nó cũng tương thích với nhiều dải tần số (863MHz ~ 928MHz), các cổng khác nhau và máy chủ mạng LoRaWAN.

Tùy chọn nguồn điện

Tùy chọn 1: bộ ghi dữ liệu có thể hoạt động ở chế độ Định kỳ . Được cung cấp năng lượng bởi pin Li-SOCl2 tiêu chuẩn cỡ D 19Ah tích hợp, dễ dàng mua trực tuyến, nó có thể được cài đặt và triển khai trong môi trường ngoài trời mà không cần nguồn điện bổ sung.

Tùy chọn 2: bộ ghi dữ liệu có thể hoạt động ở chế độ Nguồn không đổi với nguồn điện 12V DC bên ngoài. Chúng tôi cung cấp Bộ hộp nối phù hợp để bộ ghi dữ liệu có thể được lắp ráp nhanh chóng.

Hỗ trợ cảm biến công nghiệp của các giao diện khác nhau

Bộ ghi dữ liệu LoRaWAN S2100 là bộ thu thập một kênh và chỉ hỗ trợ một trong các giao thức sau cùng một lúc:

• RS485: Hỗ trợ giao thức RS485 Modbus-RTU tiêu chuẩn
• Tương tự: 2 x 0~10V hoặc 2 x 4~20mA.
• GPIO: 1 x GPIO, thu thập tín hiệu mức hoặc xung

Kiến Trúc Hệ Thống

Các cổng LoRaWAN® có thể cung cấp vùng phủ sóng mạng LoRaWAN® cần thiết khi sử dụng S210x. S210X có thể được kết nối với các cổng LoRaWAN® khác nhau. Tại Seeed, chúng tôi cung cấp 2 tùy chọn để chọn cổng.

Mạng Helium: Các cảm biến hoạt động trong các khu vực được bao phủ bởi Mạng Helium ( Helium Explorer ). Seeed cung cấp 2 cổng cho mạng Helium - SenseCAP M1 và SenseCAP M2 .

Mạng LoRaWAN: S21XX hoàn toàn tuân thủ các thông số kỹ thuật của LoRaWAN và có thể được sử dụng với các cổng hỗ trợ LNS khác nhau như The Things Network, Loriot, Chirpstack, v.v. chúng tôi cũng cung cấp Cổng SenseCAP ngoài trời và Cổng đa nền tảng SenseCAP M2 trong nhà để giúp bạn sử dụng S210X một cách liền mạch.

Dịch vụ điện toán đám mây

Seeed cung cấp nền tảng Cổng thông tin SenseCAP và Ứng dụng SenseCAP Mate để giúp người dùng quản lý và kiểm tra dữ liệu từ xa tốt hơn.

SenseCAP Portal là một dịch vụ web cho phép người dùng quản lý các thiết bị SenseCAP và xem dữ liệu qua web.

• Liên kết và quản lý tất cả các thiết bị trong một tài khoản
• Bao gồm Bảng điều khiển, Quản lý thiết bị, Quản lý dữ liệu và Quản lý khóa truy cập
• Cung cấp API MQTT và HTTP cho người dùng để phát triển thêm

SenseCAP Mate là một ứng dụng mạnh mẽ để trực quan hóa dữ liệu và quản lý thiết bị từ xa.

• Tiết kiệm thời gian - cung cấp trải nghiệm quét và chạy để cho phép người dùng hoàn thành toàn bộ cấu hình trong 4 bước
• Hoạt động cho những người có ít hoặc không có nền tảng kỹ thuật để dễ dàng bắt đầu với dữ liệu cảm biến
• Thu thập và xem dữ liệu trên giao diện người dùng sạch
• Đặt khoảng thời gian: cải thiện hiệu quả sử dụng pin
• Đặt giá trị ngưỡng: tập trung vào dữ liệu bạn cần thực hiện hành động - sắp ra mắt
• Gửi cảnh báo nếu dữ liệu nằm ngoài phạm vi an toàn - sắp ra mắt

Ngoài việc làm việc với các nút cảm biến hiện có, bộ ghi dữ liệu S2100 cũng có thể được kết nối với SenseCAP S2110 Grove Converter để đạt được trải nghiệm triển khai cảm biến LoRaWAN ngoài trời plug-and-play với nhiều lựa chọn Cảm biến Grove khác nhau. Đây là một giải pháp lý tưởng để phát triển, tạo mẫu nhanh và triển khai nhỏ cho Cảm biến LoRaWAN cấp Công nghiệp DIY. Ngoài ra, bạn có thể sử dụng Cảm biến Seeed Grove hiện có của mình để xây dựng cảm biến LoRaWAN ngoài trời mà không cần mã hóa. Bạn nên thử bộ này .

Đảm bảo hiệu suất cao

Chúng tôi biết rõ rằng các cảm biến có thể hoạt động trong điều kiện ngoài trời khắc nghiệt. Để đảm bảo rằng hiệu suất và độ bền của cảm biến phù hợp với thông số kỹ thuật của chúng trong suốt vòng đời hoàn chỉnh, SenseCAP S210X đã trải qua 6 bài kiểm tra độ tin cậy trước khi phát hành và đáp ứng các yêu cầu để hoạt động hoàn hảo trong điều kiện khắc nghiệt.

• Kiểm tra nhiệt độ cao-thấp - xác định hiệu suất trong điều kiện nhiệt độ bất lợi.
• Kiểm tra sự phù hợp - liệu các giá trị được thu thập của nhiều thiết bị có nhất quán hay không
• Kiểm tra chống thấm nước
• Kiểm tra đóng băng
• Kiểm tra giao tiếp tầm xa - liệu thiết bị có bị mất gói khi truyền đường dài hay không
• R&D và Thử nghiệm sản xuất - để kiểm tra tỷ lệ vượt qua của nhiều thiết bị trong điều kiện nhà máy

Ứng dụng

Nông nghiệp chính xác, Sản xuất công nghiệp, Tòa nhà thông minh
