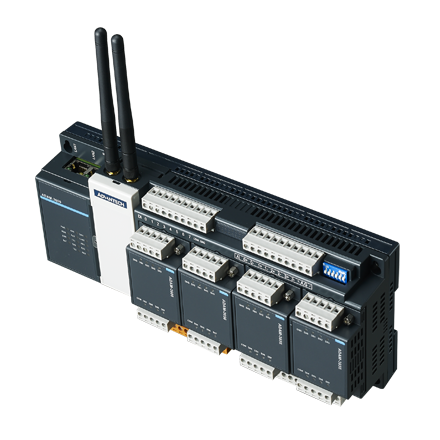

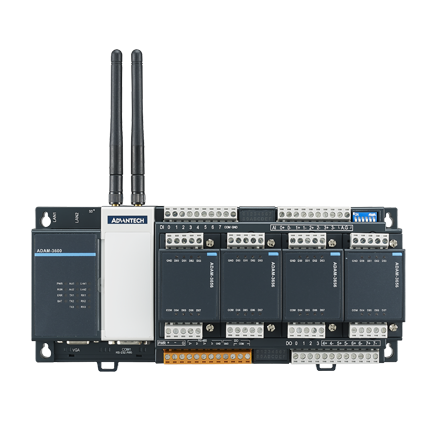

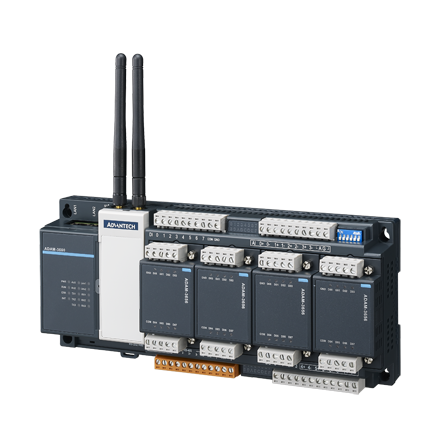

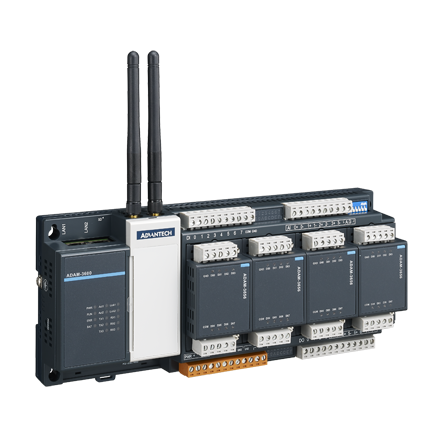

ADAM-3600 RTU không dây thông minh với 8AI / 8DI / 4DO / 4 khe mở rộng

ADVANTECH ADAM-3600

1. Thông tin cơ bản

ADAM-3600 là dòng sản phẩm ADAM mới cho ứng dụng RTU bằng cách tận dụng công nghệ IoT. Các thiết bị đầu cuối từ xa này không chỉ có khả năng thích ứng cao với môi trường để làm việc trong trạm từ xa và rộng. Mà còn mang yếu tố hình thức mới rất thân thiện cho việc cài đặt trong tủ điều khiển. Thiết kế chuyên biệt on-board I/O và khả năng mở rộng I/O 4 khe cắm cung cấp sự linh hoạt tối đa để phục vụ các ứng dụng với ít yêu cầu I/O hơn.

2. Thông số cơ bản

ADAM-3600 là một thiết bị RTU (Remote Terminal Unit) không dây thông minh với 8AI / 8DI / 4DO / 4 khe mở rộng:

-  CPU hiệu suất cao Cortex A8 600 MHz

-  RAM 256 MB DDR3L công suất thấp

-  Embedded Real-time Linux Kernel

-  Domain Focused Onboard IO -8AI / 8DI / 4DO

-  Mở rộng 4 khe I/O

-  Độ linh hoạt I/O cao với mở rộng I/O 4 khe

-  Nhiều tùy chọn không dây cho Zigbee / Wi-Fi / 3G / 4G / GPRS

-  Ngôn ngữ lập trình IEC 61131-3 & C

-  Giao thức Modbus & DNP3

-  Nhiệt độ hoạt động -40 ~ 70 ° C

3. Ứng dụng của ADAM-3600

-  Tự động hóa và thu thập dữ liệu trong nhà máy

-  Nông nghiệp thông minh

- Điều khiển và giám sát các hệ thống và dịch vụ trong tòa nhà thông minh

-  Quản lý năng lượng

-  Quan trắc môi trường

-  Nâng cấp hệ thống SCADA, PLC hiện đã lỗi thời

4. Thông số chi tiết

Analog Input

 -  Channels : 8

-  Input Range : ±10 V, ±2.5 V, 0~20 mA, 4~20 mA

-  Isolation Protection : 2,000 VDC

-  lnput Type : V, mA

-  Resolution(Bits) : 16-bit

Digital Input

-  Channels : 8

-  Digital Filter : 3 ms

-  Input Voltage : Wet Contact<br>Logic Level 0: 0~+5 V<br>Logic Level 1: +11~30V

-  Isolation Protection : 2,000 VDC

Digital Output

-  Channels : 4

-  Isolation Protection : 2,000 VDC

-  Voltage Rating : 8~30 VDC

Environment

-  Isolation Voltage : 2,000 VDC

-  Operating Temperature : -40~70 °C (-40~158 °F)

-  Relative Humidity : 5~95% RH (non-condensing)

-  Storage Temperature : -40~85 °C (-40~185 °F)

Ethernet

-  Speed : 10/100 Mbps

Expansion Function

-  Interface: 1 x Full-size mini PCIe 2.0

-  SIM card slot : Nano SIM card

General

-  Protocol: IEC61131-3&C

Hardware

-  Certification: CE, FCC class A

-  CPU : Cortex-A8 AM3352

-  Expansion : 1 x Full-size mPCIe Slot,<br>1 x Half-size mPCIe Slot

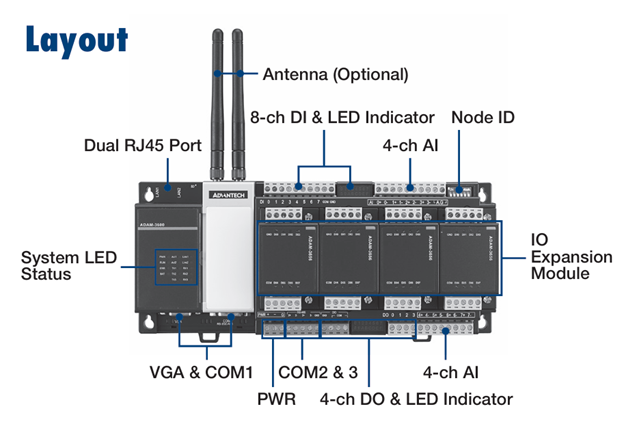

-  I/O : 1 x RS232/485, 2 x RS485, <br>1 x USB 2.0, 2 x LAN,1 x VGA

-  LAN : 2 x 10/100 Mbps

-  LED Indicators : PWR, RUN / ERROR,TX1, RX1, TX2, RX2, I/O

-  Memory : 256MB, Battery Backup RAM 32K

-  OS Support : Linux

-  Power Consumption : 5 W @ 24 VDC

-  Power Input : 10~30 VDC

-  Storage : 1GB MicroSD card, SD card slot (optional)

-  Video Port : VGA

I/O Interface

-  Displays : 1 x VGA

-  Expansion : 1 x Full-size mPCIe Slot, 1 x Half-size mPCIe Slot

-  Power Connector : 1 x 12-Pin Terminal Block

-  Serial Ports : 1 x RS-232/485 (DB9), 2 x RS-485 (Terminal Block)

-  USB Ports : 1 x USB 2.0

Isolated Digital Input

-  Channels : 8

Serial Communication

-  Data Signals : RS-232: TxD, RxD, GND<br>RS-485: Data+, Data-

Wireless Communication

-  Standard(Technology) : WIFI, LTE
